ABB Advant Controller 70 – Kompakter und leistungsfähiger

Die kleine aber leistungsfähige

Verarbeitungsstation

Der Advant Controller 70 ist eine kleine aber

leistungsfähige, vom Anwender konfigurier

bare Verarbeitungsstation.

Er kann entweder einzeln als autonome

Verarbeitungsstation oder als Bestandteil eines

Advant OCS Prozessleitsystems eingesetzt

werden. Er kann mit unter Windows laufen

den Überwachungsstationen kommunizieren

und sowohl analoge als auch binäre Signale

verarbeiten. Deshalb bietet sich der Advant

Controller 70 als ideale Lösung für Ihre leit

technischen Aufgaben an, sei es zur Automati

sierung einer einzelnen Maschine oder zum

Einstieg in die anlagenweite Automatisierung.

Advant Controller 70 kommunizieren unterein

ander und mit anderen Verarbeitungsstationen

über den als standardisierte verdrillte Doppel

leitung ausgeführten Advant Fieldbus 100. Der

Advant Controller kann im Feldbereich in der

Nähe von Sensoren und Aktoren installiert

werden, um die Verkabelungskosten und so

die Montagekosten insgesamt zu senken.

Er bietet folgende Vorteile:

• Flexibilität bei der Installation

• modularer Aufbau, der einen nahezu unbe

grenzten, schrittweisen Ausbau ermöglicht

• günstiges Preis-/Leistungsverhältnis, das

Einsparungen bei Hardware, Verkabelung,

Installation und Wartung ermöglicht

• Zuverlässigkeit und Eigendiagnose, damit

die Anlage viele Jahre störungsfrei läuft

• Offenheit durch Unterstützung des OPC

Standards, der es möglich macht, Advant

Controller 70 mit OPC-kompatibler Software

Ihrer Wahl zu kombinieren.

Der Advant Controller 70 hilft dem Anwender,

seine Produktivität und Wettbewerbsfähigkeit

zu steigern – und gelassen abzuwarten.

Advant Controller 70 – Kompakter und leistungsfähiger

Anpassbar an jede Anlage

Der Advant Controller 70 ist modular auf

gebaut und besteht aus passiven Geräte

anschlusseinheiten, die nebeneinander auf

DIN-Hutprofilschienen montiert sind. Diese

Anschlusseinheiten verlängern den internen

Modulbus schrittweise und stellen Schraub

klemmen für den Anschluss aller ankommen

den und abgehenden Prozesskabel bereit. Auf

diese Geräteanschlusseinheiten werden die

Prozess-E/A-Module aufgesteckt, die als

Schnittstellen zur Außenwelt dienen.

Für die Prozess-E/A-Module stehen zwei Arten

von Geräteanschlusseinheiten zur Verfügung,

nämlich eine kompakte Bauform für die

senkrechte Montage der Module und eine

erweiterte Bauform für die waagerechte

Montage. Erstere ist platzsparend und erlaubt

die größtmögliche Anzahl von E/A-Kanälen

pro Hutprofilschiene, letztere stellt mehr Platz

für die Verkabelung zur Verfügung. Die

erweiterte Bauform verfügt über Sicherungen

und Klemmen zur Stromversorgung von

Feldgeräten, so dass in den meisten Fällen auf

externe Rangierverteiler verzichtet werden

kann.

Kompakte und erweiterte Geräteanschluss

einheiten können innerhalb einer Station

nebeneinander verwendet werden, d. h. sie

können beliebig gemischt und an die Anforde

rungen jedes einzelnen Feldgerätes angepasst

werden.

Da die Anforderungen des Advant Controller

70 hinsichtlich Platzbedarf und Schutz gegen

Umwelteinflüsse gering sind, stellt er eine

kostengünstige Lösung für die dezentrale

Vor-Ort-Installation dar.

Direkte Verbindungen zum Prozess

Binäre Prozess-E/A-Module verfügen

typischerweise über 16 Kanäle, analoge

Module über 8 Kanäle. Da ein Advant

Controller 70 maximal 12 E/A-Module aufneh

men kann, ergibt das pro Station max. 192

binäre bzw. 96 analoge Signale oder irgendei

ne entsprechende Kombination dieser Signale.

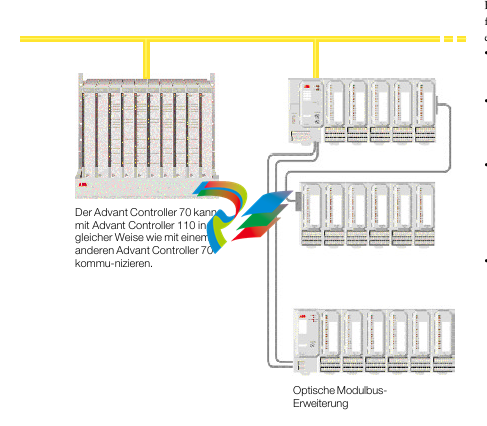

Mit einer zusätzlichen Modulbus-Erweiterung

können insgesamt 24 E/A-Module unterge

bracht werden.

Allerdings lassen sich an einen einzigen

Advant Fieldbus 100 bis zu 80 Stationen

anschließen, so daß ein aus mehreren Advant

Controller 70 aufgebautes System mehrere

Tausend E/A-Signale verarbeiten kann.

Die E/A-Module einer Station können alle auf

einer oder verteilt auf mehreren Profilschienen

montiert werden, wobei sie im letztgenannten

Fall über steckbare Kabel miteinander verbun

den werden. Durch diese unterschiedlichen

Montagemöglichkeiten ist der Advant

Controller 70 für den Einbau in eine breite

Palette serienmäßiger Wandgehäuse und

Schränke geeignet.

Es stehen Ein- und Ausgabemodule für DC/

AC-Signalpegel und Geräte nach Industriestan

dard, einschließlich Widerstands

temperaturfühler und Thermoelemente, zur

Verfügung. Deshalb können prozessnahe

Geräte mit minimaler Signalaufbereitung an

den Advant Controller 70 angeschlossen

werden.

Grafische Programmerstellung und

offene Kommunikation

Der Advant Controller 70 wird in der

benutzerfreundlichen Programmiersprache

AMPL programmiert. Diese Programmier

sprache ist eine Funktionsbausteinsprache

Advant Fieldbus 100

Anlagennetzwerk

Dank seiner kompakten und robusten Bauweise

kann der Advant Controller 70 im Feldbereich

und für die Programmierung logischer Ver

knüpfungen, arithmetischer Funktionen und

kontinuierlicher Regelungsaufgaben gleicher

maßen gut geeignet.

Da Sicherungen
