ABBAdvant® OCSOpen Control SystemAdvant Controller 70

Die kleine aber leistungsfähige

Verarbeitungsstation

Der Advant Controller 70 ist eine kleine aber

leistungsfähige, vom Anwender konfigurierbare Verarbeitungsstation.

Er kann entweder einzeln als autonome

Verarbeitungsstation oder als Bestandteil eines

Advant OCS Prozessleitsystems eingesetzt

werden. Er kann mit unter Windows laufenden Überwachungsstationen kommunizieren

und sowohl analoge als auch binäre Signale

verarbeiten. Deshalb bietet sich der Advant

Controller 70 als ideale Lösung für Ihre leittechnischen Aufgaben an, sei es zur Automatisierung einer einzelnen Maschine oder zum

Einstieg in die anlagenweite Automatisierung.

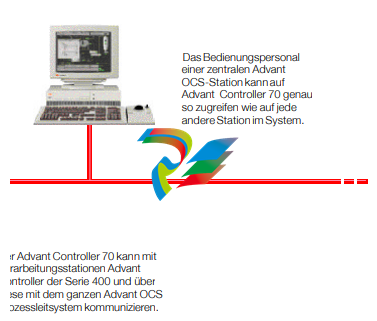

Advant Controller 70 kommunizieren untereinander und mit anderen Verarbeitungsstationen

über den als standardisierte verdrillte Doppelleitung ausgeführten Advant Fieldbus 100. Der

Advant Controller kann im Feldbereich in der

Nähe von Sensoren und Aktoren installiert

werden, um die Verkabelungskosten und so

die Montagekosten insgesamt zu senken.

Er bietet folgende Vorteile:

• Flexibilität bei der Installation

• modularer Aufbau, der einen nahezu unbegrenzten, schrittweisen Ausbau ermöglicht

• günstiges Preis-/Leistungsverhältnis, das

Einsparungen bei Hardware, Verkabelung,

Installation und Wartung ermöglicht

• Zuverlässigkeit und Eigendiagnose, damit

die Anlage viele Jahre störungsfrei läuft

• Offenheit durch Unterstützung des OPCStandards, der es möglich macht, Advant

Controller 70 mit OPC-kompatibler Software

Ihrer Wahl zu kombinieren.

Der Advant Controller 70 hilft dem Anwender,

seine Produktivität und Wettbewerbsfähigkeit

zu steigern – und gelassen abzuwarten.

Advant Controller 70 – Kompakter und leistungsfähiger

Anpassbar an jede Anlage

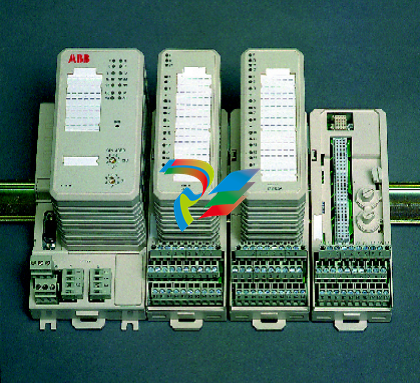

Der Advant Controller 70 ist modular aufgebaut und besteht aus passiven Geräteanschlusseinheiten, die nebeneinander auf

DIN-Hutprofilschienen montiert sind. Diese

Anschlusseinheiten verlängern den internen

Modulbus schrittweise und stellen Schraubklemmen für den Anschluss aller ankommenden und abgehenden Prozesskabel bereit. Auf

diese Geräteanschlusseinheiten werden die

Prozess-E /A-Module aufgesteckt, die als

Schnittstellen zur Außenwelt dienen.

Für die Prozess-E/A-Module stehen zwei Arten

von Geräteanschlusseinheiten zur Verfügung,

nämlich eine kompakte Bauform für die

senkrechte Montage der Module und eine

erweiterte Bauform für die waagerechte

Montage. Erstere ist platzsparend und erlaubt

die größtmögliche Anzahl von E/A-Kanälen

pro Hutprofilschiene, letztere stellt mehr Platz

für die Verkabelung zur Verfügung. Die

erweiterte Bauform verfügt über Sicherungen

und Klemmen zur Stromversorgung von

Feldgeräten, so dass in den meisten Fällen auf

externe Rangierverteiler verzichtet werden

kann.

Kompakte und erweiterte Geräteanschlusseinheiten können innerhalb einer Station

nebeneinander verwendet werden, d. h. sie

können beliebig gemischt und an die Anforderungen jedes einzelnen Feldgerätes angepasst

werden.

Da die Anforderungen des Advant Controller

70 hinsichtlich Platzbedarf und Schutz gegen

Umwelteinflüsse gering sind, stellt er eine

kostengünstige Lösung für die dezentrale

Vor-Ort-Installation dar.

Direkte Verbindungen zum Prozess

Binäre Prozess-E/A-Module verfügen

typischerweise über 16 Kanäle, analoge

Module über 8 Kanäle. Da ein Advant

Controller 70 maximal 12 E/A-Module aufnehmen kann, ergibt das pro Station max. 192

binäre bzw. 96 analoge Signale oder irgendeine entsprechende Kombination dieser Signale.

Mit einer zusätzlichen Modulbus-Erweiterung

können insgesamt 24 E/A-Module untergebracht werden.

Allerdings lassen sich an einen einzigen

Advant Fieldbus 100 bis zu 80 Stationen

anschließen, so daß ein aus mehreren Advant

Controller 70 aufgebautes System mehrere

Tausend E/A-Signale verarbeiten kann

Die E/A-Module einer Station können alle auf

einer oder verteilt auf mehreren Profilschienen

montiert werden, wobei sie im letztgenannten

Fall über steckbare Kabel miteinander verbunden werden. Durch diese unterschiedlichen

Montagemöglichkeiten ist der Advant

Controller 70 für den Einbau in eine breite

Palette serienmäßiger Wandgehäuse und

Schränke geeignet.

Es stehen Ein- und Ausgabemodule für DC/

AC-Signalpegel und Geräte nach Industriestandard, einschließlich Widerstandstemperaturfühler und Thermoelemente, zur

Verfügung. Deshalb können prozessnahe

Geräte mit minimaler Signalaufbereitung an

den Advant Controller 70 angeschlossen

werden.

Grafische Programmerstellung und

offene Kommunikation

Der Advant Controller 70 wird in der

benutzerfreundlichen Programmiersprache

AMPL programmiert. Diese Programmiersprache ist eine Funktionsbausteinsprache

Dank seiner kompakten und robusten Bauweise

kann der Advant Controller 70 im Feldbereich

und für die Programmierung logischer Verknüpfungen, arithmetischer Funktionen und

kontinuierlicher Regelungsaufgaben gleichermaßen gut geeignet.

Das Anwenderprogramm kann in bis zu 31

Teilprogramme aufgeteilt werden, wobei die

Ausführung jedes einzelnen Teilprogrammes

hinsichtlich logischer Bedingungen, Zykluszeit

und Priorität individuell gesteuert werden

kann.

Da Sicherungen und Stromversorgungsklemmen

vorgesehen sind, kann bei

der Verwendung erweiterter

Geräteanschlusseinheiten

auf zusätzliche externe

Signalrangierungen verzichtet

werden.

Es ist nun einfacher als je zuvor, Advant
