ABBAdvant® OCS Open Control SystemAdvant Controller 250

SattBus, RS232, RS485, ControlNet und

PROFIBUS-DP geführt.

Die Schnittstelle für alle Kommunikationseinheiten führt über den Controller-Bus.

200-CI232

200-CI232 verfügt über zwei nichtgetrennte,

asynchrone, serielle RS232- Kanäle mit Überspannungsschutz. Der Anschluß erfolgt über

Steckverbinder an der Vorderseite oder Schraubklemmenblöcke.

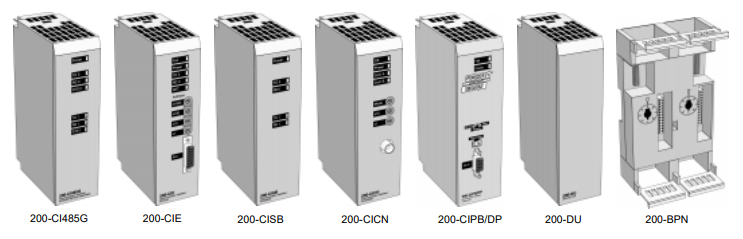

200-CI485G

200-CI485G verfügt über zwei opto-isolierte,

asynchrone, serielle RS232-Kanäle, die an

Schraubklemmenblöcke abgegriffen werden.

Die Signale werden über Optokoppler potentialgetrennt und in den RS485-Schnittstellenkreisen auf RS485-Pegel konvertiert. Alle Signale

sind gegen Überspannung geschützt.

Die Einheit kann sowohl für HalbduplexZweidrahtverbindungen als auch für VollduplexVierdrahtverbindungen verwendet werden.

Für die beiden Kanäle der Einheit ist eine

externe 24-V-Gleichspannungsversorgung erforderlich.

200-CIE

200-CIE verfügt über einen Ethernet-Kanal nach

IEEE 802.3 und führt alle Logikoperationen für

die Kommunikation aus.

Die Einheit hat einen AUI-Port für den

Anschluß eines externen Ethernet-Transceivers

(MAU) über eine Stichleitung. Der Transceiver

wird über den AUI-Port mit Spannung versorgt.

200-CIE benötigt eine externe 24-V-Gleichspannungsversorgung.

200-CISB

Am unteren Schraubklemmenblock der Einheit

200-CISB stehen zwei potentialgetrennte

SattBus-Kanäle mit Supervisor-Funktion zur

Verfügung. Die Feldbuskommunikation wird für

jeden SattBus-Kanal von einem eigenen Kommunikationsprozessor abgewickelt.

200-CICN

200-CICN ist eine Schnittstelle für das

ControlNet-Netzwerk und wird für den

Anschluß des dezentralen E/A-Systems verwendet.

Jede 200-CICN-Einheit arbeitet als E/AAbtastung für die dezentralen E/A-Adapter des

Typs 200-ACN. Das dezentrale E/A-System wird

über Koaxialkabel oder Lichtwellenleiter (LWL)

angeschlossen.

200-CICN wird über ein 1 m langes Stichkabel

mit dem ControlNet-Kabelsystem verbunden.

Die Einheit wird über einen BNC-Stecker an

der Vorderseite potentialgetrennt mit dem

ControlNet verbunden.

200-CIPB/DP

200-CIPB/DP ist eine Schnittstelle für den Feldbus PROFIBUS-DP und wird für den Anschluß

des dezentralen E/A-Systems verwendet.

200-CIPB/DP ist eine Master-Einheit der

Klasse 1 und arbeitet als E/A-Abtastung für die

dezentralen E/A-Adapter des Typs 200-APB12.

Die Einheit wird über einen frontseitigen

Steckverbinder mit PROFIBUS-DP verbunden.

Leereinheit

200-DU

Die Leereinheit 200-DU wird in leere Busmodulplätze im Controller-System eingesetzt. Sie verhindert mechanische und elektrische Beschädigungen am Controller-Bus.

Busmodul

200-BPN

200-BPN wird als Busmodul für Einheiten des

Advant Controller 250 eingesetzt. Jedes Modul

verfügt über zwei Plätze, in denen die Einheiten

mit zwei Schnappverschlüssen befestigt werden.

Das Busmodul ist für die Montage auf DINHutschienen konzipiert und kann für den Einsatz in Umgebungen mit starken mechanischen

Belastungen mit einer zusätzlichen Schraube auf

der Schiene befestigt werden.

Am Busmodul können maximal 4 Schraubklemmenblöcke 200-BPP (jeweils 2 für eine

Hardwareeinheit) angebracht werden.

Mit Hilfe von zwei mechanischen Drehschaltern mit jeweils 8 Stellungen wird verhindert, daß

eine falsche Hardwareeinheit eingesetzt und die

Einheit beschädigt wird.

200-BPP

200-BPP ist ein 12poliger Schraubklemmenblock für den Anschluß von Stromversorgung

und Kommunikationssignalen an das

Controller-System.

Wenn der Block oberhalb der Hardwareeinheit

angebracht wird, sind die Klemmen von 13 bis

24 durchnumeriert, beim Anschluß an der

Unterseite von 1 bis 12.

200-BPT

200-BPT ist ein Abschlußwiderstandspaar für

die Terminierung des Controller-Bus.

Kabel

200-CBA/L260, 200-CBA/L260V

Mit diesen Kabeln wird das ControllerBusmodul mit dem ersten zentralen E/A-Adapter

verbunden.

200-CBA/L260V wird für die vertikale Montage des zentralen E/A-Systems verwendet. Alle

erforderlichen Montageteile sind enthalten.

Verschiedenes

200-BPF

200-BPF ist ein Busmodulverbinder, mit dem

zwei Busmodule miteinander verbunden werden.

Mit jedem Busmodul 200-BPN wird ein Busmodulverbinder 200-BPF geliefert.

E/A-System

Für den zentralen E/A-Anschluß werden die

E/A-Systeme S200 und S200L verwendet und

können untereinander gemischt werden. Für den

dezentralen E/A-Anschluß können die E/ASysteme S200, S200L und S800 verwendet werden.

Je nach gewähltem Modell können bis zu 512

E/A-Einheiten an den Advant Controller 250

angeschlossen werden.

Die E/A-Adapter 200-ANN, 200-ACN und

200-APB12 können mit jeweils bis zu acht E/AEinheiten betrieben werden. Der E/A-Adapter

CI830 kann mit bis zu 24 E/A-Einheiten betrieben werden. Bis zu sieben zusätzliche Reihen mit

E/A-Einheiten können über optische Kabel und

optische Schnittstelleneinheiten TB820 an den

Adapter CI830 angeschlossen werden.

Zentrale E/A

Das zentrale E/A-System wird im selben Schaltschrank wie der Advant Controller 250 untergebracht und kann mit maximal 48 E/A-Einheiten
