ABBAdvant® OCS Open Control SystemAdvant Controller 250

Der leistungsfähige, kompakte und

modulare Advant Controller

Advant Controller 250 ist ein kompaktes,

modulares Controller-System, das mit

Hilfe von kleinen Busmodulen aufgebaut

wird und in einer Vielzahl von Kombinationsmöglichkeiten zur gewünschten

Systemkonfiguration zusammengestellt

werden kann.

Advant Controller 250 wird mit Hilfe des

Advant Control Builder konfiguriert und programmiert, einer Anwendung, die unter

Windows NT® läuft.

Der Advant Controller 250 verfügt über

Schnittstellen zur Kommunikation mit anderen

Systemen und Geräten.

Die grundlegende Hardware umfaßt

Controller-Einheit, Stromversorgungsteil, Busmodule und zugehörige Kabel.

● Einfache Erweiterbarkeit durch kompakte,

modulare Bauweise

● Durch eine Auswahl von Controller-Einheiten

mit unterschiedlichen Leistungseigenschaften

kann das System optimal an jede spezifische

Anwendung angepaßt werden.

● Dezentrale Programmierung über EthernetNetzwerk oder serielles Kanal

● E/A-Unterstützung für S200-E/A und S200LE/A zentral über seriellen E/A-Bus und dezentral über PROFIBUS-DP oder ControlNet

● E/A-Unterstützung für S800-E/A dezentral

über PROFIBUS-DP

● Kommunikationsmöglichkeiten mit anderen

Steuersystemen: MMS, SattLink, COMLI,

SattBus, 3964R sowie benutzerdefinierte Protokolle (über serielle Kanäle)

● Die Einheiten werden an Schraubklemmenblöcke und Anschlußblöcke angeschlossen, das

erleichtert die Installation und steigert die

Zuverlässigkeit.

● Niedrige Installations- und Wartungskosten

durch Montage auf Hutschienen mit DINMaßen

● Mechanische Kodierung verhindert Beschädigungen durch falsche Montage

Software

Das Programm „Advant Control Builder“ bietet

dem Steuersystem eine breite Funktionspalette,

beispielsweise Logikfunktionen, PID-Regler,

Alarmbearbeitungsfunktionen und Kommunikationsmöglichkeiten mit anderen Steuersystemen, Mensch-Maschine-Schnittstellen (HMI)

und Systemen von Fremdherstellern.

Logikfunktionen

Logikfunktionen, Flip-Flops, Zeitgeber, Zähler

sind gemäß IEC- Standard 61131-3 enthalten.

PID-Regelung

PID-Regelfunktionen sind im ControllerSystem verfügbar.

Alarmbearbeitung

Funktionen zur Alarm- und Ereigniserkennung

sowie für den Alarmausdruck auf lokalen Drukkern sind verfügbar.

Kommunikation

Die Kommunikation mit dem Programmierwerkzeug wird über eine serielle Schnittstelle mit

Hilfe des MMS-Protokolls (SattLink) abgewikkelt.

Die Kommunikation mit anderen Systemen

(z. B. HMI-, SCADA- und Steuersysteme) kann

abgewickelt werden

● über MMS oder SattBus über Ethernet

● über den Feldbus SattBus

● über serielle Kanäle (RS232 oder RS485). Als

Protokolle stehen 3964R (als Client), COMLI

und MMS (SattLink) zur Verfügung. Benutzerdefinierte Protokolle können ebenfalls verwendet werden.

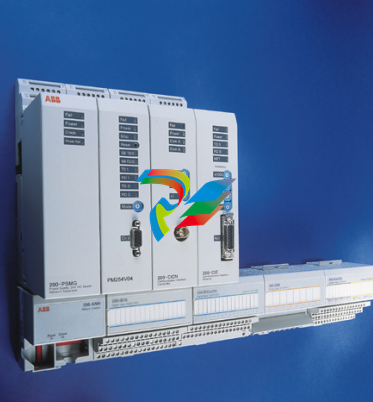

Hardware

An den Advant Controller 250 können bis zu 16

Einheiten angeschlossen werden, wovon eine

Einheit der Controller selbst ist, der aus einer

Reihe von Modellen ausgewählt werden kann.

Die Einheiten im Controller-System und die

E/A-Adapter des zentralen E/A-Systems sind

über den Controller-Bus miteinander verbunden.

Alle Hardwareeinheiten verfügen über LEDAnzeigen an der Frontseite, an denen Signal- und

Fehlerstatus usw. angezeigt werden.

Jedes Busmodul kann zwei Hardwareeinheiten

aufnehmen. Die Anschlußblocks (200-BPP)

werden an den Busmodulen montiert, was die

einfache Signalverbindung ermöglicht.

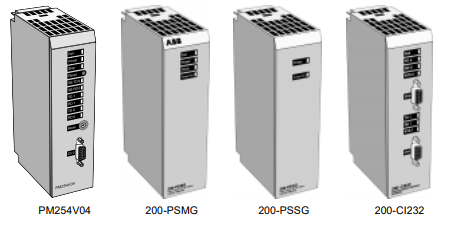

Controller-Einheit

Die Controller-Einheit ist ein 32-Bit- Hochleistungs-Einplatinencomputer, der in verschiedenen Modellen erhältlich ist (PM253, PM254

und PM255). Alle Controller-Einheiten verfügen über einen Gleitkommaprozessor (FPU) zur

Verbesserung der Rechenleistung sowie über

RAM- Speicher und eine Echtzeituhr (beide batteriegepuffert). Darüber hinaus verfügen alle

Modelle über zwei serielle RS232-Kanäle und

eine SattBus-Schnittstelle (außer PM255, nur

ein RS232-Kanal).

An der Vorderseite der Einheit befindet sich

ein Startmodusschalter, mit dem verschiedene

Programmodi eingestellt werden sowie ein Rücksetzttaster für das System.

Die erhältlichen Controller-Modelle unterscheiden sich hinsichtlich Leistung und Speicherausbau, weitere Informationen dazu finden

Sie in den Technischen Daten.

Stromversorgungseinheiten

Die Stromversorgungseinheiten des Advant

Controller 250 verwenden eine externe 24-VGleichspannungsversorgung, welche die

potentialgetrennte interne Stromversorgung für

Controller und zentrales E/A-System liefert.

200-PSMG

200-PSMG ist die Master-Stromversorgungseinheit, die auch die Taktfrequenz für den Controller generiert. Die Taktfrequenz wird abhängig

von der tatsächlichen Systemgröße automatisch

eingestellt.

200-PSSG

200-PSSG ist eine Slave-Stromversorgungseinheit, die zusätzlich zur 200-PSMG eingesetzt

wird, um die Stromversorgungsleistung in größeren Systemkonfigurationen zu verbessern.

Kommunikationsschnittstelle

Externe Kommunikation mit dem Controller

wird über Schnittstelleneinheiten für Ethernet,
