ABBAdvant® OCS Open Control SystemAdvant Controller 250

Der leistungsfähige, kompakte und

modulare Advant Controller

Advant Controller 250 ist ein kompaktes,

modulares Controller-System, das mit

Hilfe von kleinen Busmodulen aufgebaut

wird und in einer Vielzahl von Kombinationsmöglichkeiten zur gewünschten

Systemkonfiguration zusammengestellt

werden kann.

Advant Controller 250 wird mit Hilfe des

Advant Control Builder konfiguriert und programmiert, einer Anwendung, die unter

Windows NT® läuft.

Der Advant Controller 250 verfügt über

Schnittstellen zur Kommunikation mit anderen

Systemen und Geräten.

Die grundlegende Hardware umfaßt

Controller-Einheit, Stromversorgungsteil, Busmodule und zugehörige Kabel.

● Einfache Erweiterbarkeit durch kompakte,

modulare Bauweise

● Durch eine Auswahl von Controller-Einheiten

mit unterschiedlichen Leistungseigenschaften

kann das System optimal an jede spezifische

Anwendung angepaßt werden.

● Dezentrale Programmierung über EthernetNetzwerk oder serielles Kanal

● E/A-Unterstützung für S200-E/A und S200LE/A zentral über seriellen E/A-Bus und dezentral über PROFIBUS-DP oder ControlNet

● E/A-Unterstützung für S800-E/A dezentral

über PROFIBUS-DP

● Kommunikationsmöglichkeiten mit anderen

Steuersystemen: MMS, SattLink, COMLI,

SattBus, 3964R sowie benutzerdefinierte Protokolle (über serielle Kanäle)

● Die Einheiten werden an Schraubklemmenblöcke und Anschlußblöcke angeschlossen, das

erleichtert die Installation und steigert die

Zuverlässigkeit.

● Niedrige Installations- und Wartungskosten

durch Montage auf Hutschienen mit DINMaßen

● Mechanische Kodierung verhindert Beschädigungen durch falsche Montage

Software

Das Programm „Advant Control Builder“ bietet

dem Steuersystem eine breite Funktionspalette,

beispielsweise Logikfunktionen, PID-Regler,

Alarmbearbeitungsfunktionen und Kommunikationsmöglichkeiten mit anderen Steuersystemen, Mensch-Maschine-Schnittstellen (HMI)

und Systemen von Fremdherstellern.

Logikfunktionen

Logikfunktionen, Flip-Flops, Zeitgeber, Zähler

sind gemäß IEC- Standard 61131-3 enthalten.

PID-Regelung

PID-Regelfunktionen sind im ControllerSystem verfügbar.

Alarmbearbeitung

Funktionen zur Alarm- und Ereigniserkennung

sowie für den Alarmausdruck auf lokalen Drukkern sind verfügbar.

Kommunikation

Die Kommunikation mit dem Programmierwerkzeug wird über eine serielle Schnittstelle mit

Hilfe des MMS-Protokolls (SattLink) abgewikkelt.

Die Kommunikation mit anderen Systemen

(z. B. HMI-, SCADA- und Steuersysteme) kann

abgewickelt werden

● über MMS oder SattBus über Ethernet

● über den Feldbus SattBus

● über serielle Kanäle (RS232 oder RS485). Als

Protokolle stehen 3964R (als Client), COMLI

und MMS (SattLink) zur Verfügung. Benutzerdefinierte Protokolle können ebenfalls verwendet werden.

Hardware

An den Advant Controller 250 können bis zu 16

Einheiten angeschlossen werden, wovon eine

Einheit der Controller selbst ist, der aus einer

Reihe von Modellen ausgewählt werden kann.

Die Einheiten im Controller-System und die

E/A-Adapter des zentralen E/A-Systems sind

über den Controller-Bus miteinander verbunden.

Alle Hardwareeinheiten verfügen über LEDAnzeigen an der Frontseite, an denen Signal- und

Fehlerstatus usw. angezeigt werden.

Jedes Busmodul kann zwei Hardwareeinheiten

aufnehmen. Die Anschlußblocks (200-BPP)

werden an den Busmodulen montiert, was die

einfache Signalverbindung ermöglicht.

Controller-Einheit

Die Controller-Einheit ist ein 32-Bit- Hochleistungs-Einplatinencomputer, der in verschiedenen Modellen erhältlich ist (PM253, PM254

und PM255). Alle Controller-Einheiten verfügen über einen Gleitkommaprozessor (FPU) zur

Verbesserung der Rechenleistung sowie über

RAM- Speicher und eine Echtzeituhr (beide batteriegepuffert). Darüber hinaus verfügen alle

Modelle über zwei serielle RS232-Kanäle und

eine SattBus-Schnittstelle (außer PM255, nur

ein RS232-Kanal).

An der Vorderseite der Einheit befindet sich

ein Startmodusschalter, mit dem verschiedene

Programmodi eingestellt werden sowie ein Rücksetzttaster für das System.

Die erhältlichen Controller-Modelle unterscheiden sich hinsichtlich Leistung und Speicherausbau, weitere Informationen dazu finden

Sie in den Technischen Daten.

Stromversorgungseinheiten

Die Stromversorgungseinheiten des Advant

Controller 250 verwenden eine externe 24-VGleichspannungsversorgung, welche die

potentialgetrennte interne Stromversorgung für

Controller und zentrales E/A-System liefert.

200-PSMG

200-PSMG ist die Master-Stromversorgungseinheit, die auch die Taktfrequenz für den Controller generiert. Die Taktfrequenz wird abhängig

von der tatsächlichen Systemgröße automatisch

eingestellt.

200-PSSG

200-PSSG ist eine Slave-Stromversorgungseinheit, die zusätzlich zur 200-PSMG eingesetzt

wird, um die Stromversorgungsleistung in größeren Systemkonfigurationen zu verbessern.

Kommunikationsschnittstelle

Externe Kommunikation mit dem Controller

wird über Schnittstelleneinheiten für Ethernet,

SattBus, RS232, RS485, ControlNet und

PROFIBUS-DP geführt.

Die Schnittstelle für alle Kommunikationseinheiten führt über den Controller-Bus.

200-CI232

200-CI232 verfügt über zwei nichtgetrennte,

asynchrone, serielle RS232- Kanäle mit Überspannungsschutz. Der Anschluß erfolgt über

Steckverbinder an der Vorderseite oder Schraubklemmenblöcke.

200-CI485G

200-CI485G verfügt über zwei opto-isolierte,

asynchrone, serielle RS232-Kanäle, die an

Schraubklemmenblöcke abgegriffen werden.

Die Signale werden über Optokoppler potentialgetrennt und in den RS485-Schnittstellenkreisen auf RS485-Pegel konvertiert. Alle Signale

sind gegen Überspannung geschützt.

Die Einheit kann sowohl für HalbduplexZweidrahtverbindungen als auch für VollduplexVierdrahtverbindungen verwendet werden.

Für die beiden Kanäle der Einheit ist eine

externe 24-V-Gleichspannungsversorgung erforderlich.

200-CIE

200-CIE verfügt über einen Ethernet-Kanal nach

IEEE 802.3 und führt alle Logikoperationen für

die Kommunikation aus.

Die Einheit hat einen AUI-Port für den

Anschluß eines externen Ethernet-Transceivers

(MAU) über eine Stichleitung. Der Transceiver

wird über den AUI-Port mit Spannung versorgt.

200-CIE benötigt eine externe 24-V-Gleichspannungsversorgung.

200-CISB

Am unteren Schraubklemmenblock der Einheit

200-CISB stehen zwei potentialgetrennte

SattBus-Kanäle mit Supervisor-Funktion zur

Verfügung. Die Feldbuskommunikation wird für

jeden SattBus-Kanal von einem eigenen Kommunikationsprozessor abgewickelt.

200-CICN

200-CICN ist eine Schnittstelle für das

ControlNet-Netzwerk und wird für den

Anschluß des dezentralen E/A-Systems verwendet.

Jede 200-CICN-Einheit arbeitet als E/AAbtastung für die dezentralen E/A-Adapter des

Typs 200-ACN. Das dezentrale E/A-System wird

über Koaxialkabel oder Lichtwellenleiter (LWL)

angeschlossen.

200-CICN wird über ein 1 m langes Stichkabel

mit dem ControlNet-Kabelsystem verbunden.

Die Einheit wird über einen BNC-Stecker an

der Vorderseite potentialgetrennt mit dem

ControlNet verbunden.

200-CIPB/DP

200-CIPB/DP ist eine Schnittstelle für den Feldbus PROFIBUS-DP und wird für den Anschluß

des dezentralen E/A-Systems verwendet.

200-CIPB/DP ist eine Master-Einheit der

Klasse 1 und arbeitet als E/A-Abtastung für die

dezentralen E/A-Adapter des Typs 200-APB12.

Die Einheit wird über einen frontseitigen

Steckverbinder mit PROFIBUS-DP verbunden.

Leereinheit

200-DU

Die Leereinheit 200-DU wird in leere Busmodulplätze im Controller-System eingesetzt. Sie verhindert mechanische und elektrische Beschädigungen am Controller-Bus.

Busmodul

200-BPN

200-BPN wird als Busmodul für Einheiten des

Advant Controller 250 eingesetzt. Jedes Modul

verfügt über zwei Plätze, in denen die Einheiten

mit zwei Schnappverschlüssen befestigt werden.

Das Busmodul ist für die Montage auf DINHutschienen konzipiert und kann für den Einsatz in Umgebungen mit starken mechanischen

Belastungen mit einer zusätzlichen Schraube auf

der Schiene befestigt werden.

Am Busmodul können maximal 4 Schraubklemmenblöcke 200-BPP (jeweils 2 für eine

Hardwareeinheit) angebracht werden.

Mit Hilfe von zwei mechanischen Drehschaltern mit jeweils 8 Stellungen wird verhindert, daß

eine falsche Hardwareeinheit eingesetzt und die

Einheit beschädigt wird.

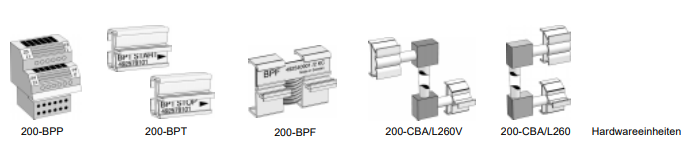

200-BPP

200-BPP ist ein 12poliger Schraubklemmenblock für den Anschluß von Stromversorgung

und Kommunikationssignalen an das

Controller-System.

Wenn der Block oberhalb der Hardwareeinheit

angebracht wird, sind die Klemmen von 13 bis

24 durchnumeriert, beim Anschluß an der

Unterseite von 1 bis 12.

200-BPT

200-BPT ist ein Abschlußwiderstandspaar für

die Terminierung des Controller-Bus.

Kabel

200-CBA/L260, 200-CBA/L260V

Mit diesen Kabeln wird das ControllerBusmodul mit dem ersten zentralen E/A-Adapter

verbunden.

200-CBA/L260V wird für die vertikale Montage des zentralen E/A-Systems verwendet. Alle

erforderlichen Montageteile sind enthalten.

Verschiedenes

200-BPF

200-BPF ist ein Busmodulverbinder, mit dem

zwei Busmodule miteinander verbunden werden.

Mit jedem Busmodul 200-BPN wird ein Busmodulverbinder 200-BPF geliefert.

E/A-System

Für den zentralen E/A-Anschluß werden die

E/A-Systeme S200 und S200L verwendet und

können untereinander gemischt werden. Für den

dezentralen E/A-Anschluß können die E/ASysteme S200, S200L und S800 verwendet werden.

Je nach gewähltem Modell können bis zu 512

E/A-Einheiten an den Advant Controller 250

angeschlossen werden.

Die E/A-Adapter 200-ANN, 200-ACN und

200-APB12 können mit jeweils bis zu acht E/AEinheiten betrieben werden. Der E/A-Adapter

CI830 kann mit bis zu 24 E/A-Einheiten betrieben werden. Bis zu sieben zusätzliche Reihen mit

E/A-Einheiten können über optische Kabel und

optische Schnittstelleneinheiten TB820 an den

Adapter CI830 angeschlossen werden.

Zentrale E/A

Das zentrale E/A-System wird im selben Schaltschrank wie der Advant Controller 250 untergebracht und kann mit maximal 48 E/A-Einheiten

(verteilt auf 6 Adapter des Typs 200-ANN)

betrieben werden.

Dezentrale E/A – ControlNet

Der Feldbus ControlNet kann über ein Koaxialkabel mit einer maximalen Länge von 500 bis

1000 m (3000 bis 6000 m mit Repeater-Einheiten) in Abhängigkeit von der Anzahl der Netzknoten betrieben werden.

Verwendet man Lichtwellenleiter (LWL), kann

unter bestimmten Umständen eine maximale

Entfernung von 7 km zwischen zwei LWLRepeater-Einheiten überbrückt werden. Zusätzliche LWL-Verbindungen können hinzugefügt

werden.

Die Schnittstelleneinheit 200-CICN kann mit

maximal 248 E/A-Einheiten (verteilt auf bis zu

15 Adapter des Typs 200-ACN) betrieben werden.

Dezentrale E/A – PROFIBUS-DP

Der Feldbus PROFIBUS-DP kann je nach Übertragungsgeschwindigkeit mit einer maximalen

Länge von 100 bis 1200 m betrieben werden.

Die Schnittstelleneinheit 200-CIPB/DP kann

mit maximal 512 E/A-Einheiten betrieben werden, verteilt auf bis zu 99 Adapter 200-APB12

oder bis zu 79 Adapter CI830 oder einer Kombination daraus (insgesamt bis zu 99)
