ABBAdvant Controller 160

Der skalierbare Controller für komplexe

Anwendungen

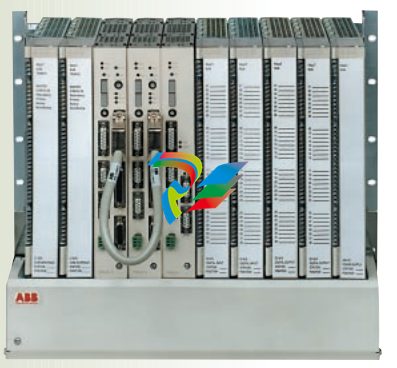

Der Advant Controller 160 ist der modernste in

der Advant Controller Serie 100. Entwickelt

wurde das skalierbare Gerät, das über zahlreiche Regelungs- und Kommunikationsfunktionen verfügt, für eine breite Palette

industrieller Anwendungen: für kleine bis

mittlere Anlagen, für logische Steuerungen

und Regelkreise, als Stand-alone Gerät oder

integriert in das Advant OCS-Prozeßleitsystem.

Die Möglichkeit, alle zentralen Komponenten

redundant zu konfigurieren, sorgt für ein insgesamt stabiles System. Die Skalierbarkeit mit bis

zu 6 Controllern pro Etage ist ideal, um nahezu

jeder Performance-Anforderung gerecht zu

werden.

Advant Controller 160:

• beherrscht logische Ablaufsteuerungen genauso wie Regelkreise, Zähl- und arithmetische Funktionen. Er unterstützt die echte

sequentielle Ereignisaufzeichnung durch die

Zeitmarkierung von Ereignissen, die über

Eingabemodule mit einer Auflösung von 1

ms ankommen.

• verfügt über eine RS 232-Schnittstelle für die

Anbindung an den MODBUS I bzw. für die

Kommunikation mit dezentralen Terminals.

• bietet eine PROFIBUS-DP Schnittstelle, um

einen großen Bereich von Applikationen der

Fertigungs-, Prozess- und Kraftwerksautomatisierung zu unterstützen.Die HerstellerUnabhängigkeit und Offenheit sind durch

den PROFIBUS Standard EN 50170 garantiert.

• ist sowohl für unabhängige als auch für

dezentrale Systeme ausgelegt und kann

entweder als Stand alone-Gerät oder im

Verbund mit anderen Komponenten des

Advant OCS-Prozeßleitsystems eingesetzt

werden.

• Mit 31 unabhängigen Tasks, deren Ausführungszeiten (min. 2 ms) vom Anwender

frei definierbar sind, bietet der Advant

Controller 160 eine starke Verarbeitungsleistung.

• ist ein zukunftsfähiges Gerät, da es auf vielfältige Weise erweitert und online programmiert werden kann.

• wird über die Advant Station 100 Engineering

Station in AMPL programmiert.

• speichert Anwendungsprogramme ohne

Batteriepufferung in einem nichtflüchtigen

Speicher. Der Programmspeicher kann elektrisch gelöscht werden und ist daher sofort

neu programmierbar.

• bietet Kennwortschutz gegen unberechtigen

Zugriff.

Advant Controller 160 – wenn es auf Verfügbarkeit ankommt

Erweiterungsfähig für alle Anlagen

Der Advant Controller 160 kann auf vielfältige

Weise erweitert und modifiziert werden und

lässt sich deshalb besonders gut an veränderte

Anlagenbedingungen anpassen. Als einfachste

Lösung bietet sich in diesem Zusammenhang

das Hinzufügen von E/A-Modulen an; dieser

Vorgang kann online, d.h. ohne Abschalten des

Controllers, durchgeführt werden. Der Advant

Controller 160 kann auch durch zusätzliche E/

A-Etagen erweitert werden. Eine dritte Möglichkeit besteht darin, mehrere Advant Controller

160-Stationen über den Hochleistungsfeldbus

Advant Fieldbus 100 an ein dezentrales System

anzuschließen; auf diese Weise können bis zu

80 Stationen miteinander verbunden werden.

Um selbst den anspruchsvollsten Zuverlässigkeitskriterien standzuhalten, kann der Advant

Fieldbus 100 durchgehend redundant verkabelt

und mit redundanten Schnittstellen ausgestattet

werden.

Hierfür stehen sowohl koaxiale als auch verdrillte Buskabel zur Auswahl, um unterschiedliche Buslängen zu erzielen. Schutz vor elektromagnetischen Störungen bieten LWL-Kabel und

-Modems.

Offene Kommunikation

Es ist nun einfacher als je zuvor, Advant Leitsysteme mit OPC-kompatibler Software Ihrer

Wahl zu kombinieren. Verfügbare

Visualisierungssysteme von ABB sind z. B.

AdvaSoft for Windows oder SattGraph 5000.

Der Advant OPC Server, welcher auf Windows

NT basiert, stellt mächtige, leicht anzuwendende Dienste zum Lesen, Schreiben und der

Subskription von Daten zur Verfügung. Somit

ist es einfach, eine große Vielfalt von Applikationen für die Steuerung und Überwachung

von Produktionsprozessen zu implementieren.

Die Advant OPC Server Software gibt Applikationen, die den OPC Standard unterstüzten,

Zugriff auf Echt-Zeit-Prozesse und Produktionsdaten in Advant Leitsystemen von ABB.

Der Advant OPC Server für Advant Fieldbus

100 kann neben anderen Konfigurations-Tools,

die auf Windows NT basieren, existieren, z. B.

AMPL Control Configuration. Diese Kombination bietet unter anderem die Möglichkeit von

Konfiguration über Netzwerke und Fehlersuche

für Knoten am Advant Fieldbus 100. Das bedeutet, Sie können von einem zentralen Punkt

all Ihre Stationen im Leitsystem konfigurieren,

in Betrieb nehmen und warten – mit einem

Minimum an Aufwand.

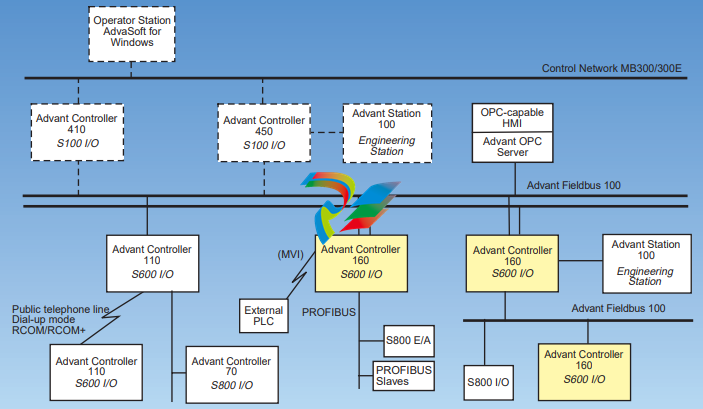

Alles stimmt, auch die Systemverbindungen ...

Als Teil des Advant OCS-Automatisierungssystems kommuniziert der Advant Controller

160 mit dem System über den Advant Fieldbus

100. Da er über serielle Schnittstellen mit Drittsystemen vernetzt werden kann, ist der

Controller das ideale Medium zur Integration

von SPS-Komponenten in Prozeß- und Anlagenleitsysteme.

... und die Zuverlässigkeit des Systems

Zur Verwendung in komplexen leittechnischen

Anwendungen sind alle wesentlichen Funktionen der Station redundant konfigurierbar, so

auch die Datenverarbeitung, die Stromversorgung, die Schnittstellen zum Advant Fieldbus

100 und die E/A-Buserweiterungen. Das Umschalten auf andere Geräte, sogar auf andere

Zentraleinheiten, verläuft absolut stoßfrei und

transparent.
