HoneywellHUBNERLWL-Transmitter LWL(S)-T / LWL-Decoder LWLS-D(i) Zur störungsfreien Signalübertragung über lange Distanzen

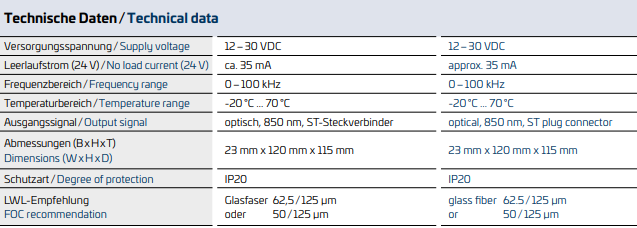

oder 50/ 125 µm

glass fiber 62.5/ 125 µm

or 50/ 125 µm

Der LWL-Transmitter dient zur Umsetzung elektrischer Inkrementalgebersignale auf Lichtwellenleitersignale. Die Gebersignale

0°, 90°, Nullimpuls und LED-Check werden kodiert und über

einen LWL übertragen.

Übertragungslängen bis 1000 m sind möglich. Die Signalwandlungszeit beträgt 2 µs (gemessen: Eingang Transmitter – Ausgang

Decoder). Die Eingangsstufen können wahlweise auf HTL- oder

TTL-Pegel eingestellt werden. Die Einstellung erfolgt werkseitig.

LWLS-T für Schaltschrankmontage

Das 23 mm x 120 mm x 115 mm (B x H x T) große Modul kann

auf Normtragschienen EN 50022 aufgerastet werden.

Die Schutzart beträgt IP20.

Die elektrischen Drehgebersignale können auf Klemmleisten

aufgelegt werden. Der Lichtwellenleiter wird über einen

ST-Steckverbinder angeschlossen.

Der Betriebszustand des Systems wird durch LEDs angezeigt:

POWER Versorgungsspannung

CW Rechtslauf

CCW Linkslauf

The FOC transmitter is used to convert electrical encoder signals

into fiber optics signals. The encoder signals 0°, 90°, marker

pulse and LED check are coded, and transmitted via one fiber

optic cable.

Transmission distances up to 1000 m can be achieved. The time

required for signal conversion is 2 µs (measured from transmitter

input to decoder output). The inputs can be set to HTL or TTL.

The settings are set ex works.

LWLS-T for switchboard mounting

The module, size 23 mm x 120 mm x 115 mm (W x H x D), can

be snapped onto a standard rail to EN 50022.

The degree of protection is IP20.

The electrical signals from the encoder can be connected to

the terminal strip. The fiber optic cable is connected via a ST

plug connector.

LEDs on the front show the operating status:

POWER Supply voltage

CW Clockwise rotation

CCW Counter clockwise rotation

Anschlusspläne für Typ LWLS-T Connection diagrams for type LWLS-T

Standard:

LWL-Transmitter haben einen Fehlereingang.

LWL-Decoder haben einen Fehlerausgang.

Mit dem Transmitter kann eine von einem inkrementalen Drehgeber

diagnostizierte Frühwarnung (LED Check) zum Decoder übermittelt

werden.

Option M:

Optional können die Transmitter und Decoder mit einer LWLKabelbrucherkennung ausgerüstet werden. Ein LWL-Kabelbruch oder eine fehlerhafte Kabelverbindung wird vom Decoder

erkannt.

Sowohl Geber-Frühwarnung als auch LWL-Bruch werden am

Decoder an einem gemeinsamen Fehlerausgang ausgegeben

(CHECK und CHECK invertiert).

Im Fehlerfall wechselt der CHECK-Ausgang von H-Pegel auf

L-Pegel, der invertierte CHECK-Ausgang verhält sich umgekehrt.

Der Betriebszustand des Systems wird durch

LEDs angezeigt:

Zusätzlich werden am Decoder diese Fehler durch LEDs angezeigt.

Eine gelbe LED zeigt die Geberfrühwarnung an, eine rote LED

den LWL-Bruch (siehe auch Seite 8).

Standard:

LWL transmitter is equipped with an error input.

LWL decoder is equipped with an error output.

The transmitter is capable of transmitting a diagnosed prewarning

signal (LED Check) from the incremental encoder to the decoder.

Option M:

As an option transmitter and decoder can be equipped with a

FOC cable break monitoring. A FOC cable break or an incorrect

cable installation will be detected by the decoder.

Both, prewarning signal and breakage of the fiber optics cable

will be transmitted to one output (CHECK and CHECK inverted).

In case of an error CHECK output will switch from high level to

low level and the CHECK inverted vice versa.

LEDs on the front show the operating status:

Additionally these errors will be shown on LEDs.

Yellow indicates early warning signal (LED Check), red indicates

breakage of the fiber optics cable (see also page 8).

Signalübertragung über Lichtwellenleiter Signal transmission via fi ber optic cable

• Störungssichere Signalübertragung

• Für lange Übertragungsstrecken bis 1000 m

• Ein einziger Lichtwellenleiter für alle Kanäle

• Decoder mit 2 Ausgangsblöcken

• Optional mit LWL-Kabelbruchüberwachung

Funktionsweise

Die Gebersignale 0 °, 90 °, Nullimpuls und Error-Ausgang

werden kodiert über nur einen LWL übertragen, im Schaltschrank decodiert und mit invertierten Signalen ausgegeben.

Für weitere Informationen siehe separates Datenblatt.

• Interference-free signal transmission

• Transmission length up to 1000 m

• Single fi ber optic cable for all channels

• Decoder with 2 output blocks

• Optionally available with FOC cable break monitoring

Mode of operation

The encoder signals 0 °, 90 °, reference pulse and error output

are coded before being transmitted via a fi ber optic cable. They

are decoded in the switchboard and provided incl. inverted signals.

See separate data sheet for further information.
