Signalübertragung über Lichtwellenleiter
Alternativ zur herkömmlichen Signalübertragung über Kupferleiter
können die Ausgangssignale von inkrementalen Drehgebern auch
über Lichtwellenleiter (LWL) übertragen werden.

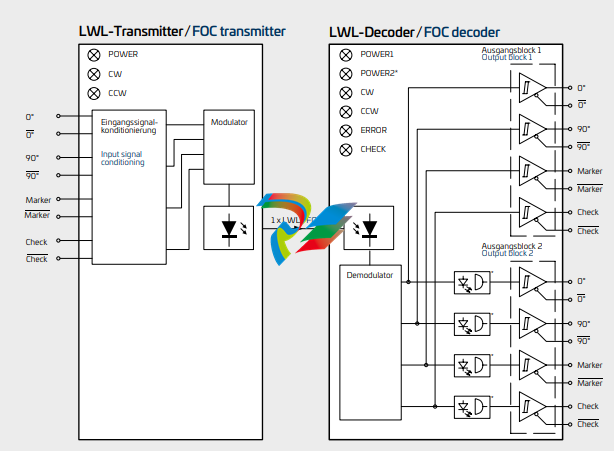

Hierbei werden die parallel anstehenden Signale 0°, 90°, Nullimpuls und LED-Kontrolle im Transmitter kodiert und über nur
einen LWL zum Decoder im Schaltschrank übertragen.
Im Decoder werden die optischen Signale wieder in elektrische
Signale zurückgewandelt und mit invertierten Signalen ausgeführt.
Signal transmission using fiber optics
As an alternative to conventional signal transmission using copper
cables, the signals from the incremental encoders can also be
transmitted through fiber optics.
The simultaneous available signals 0°, 90°, marker pulse, and
LED check are coded in the transmitter and transmitted via just
one fiber optics cable to the decoder in the switchboard.
The decoder converts the coded signals back into the standard
electrical signals with their complementary inverted signals.
Vorteile der Übertragung über LWL
• Hohe Datenübertragungsfrequenz bei großen Kabellängen
• EMV-Unempfindlichkeit
• Geringe Kabelkosten durch Übertragung mit nur einem
Lichtwellenleiter
• Hohe Übertragungssicherheit
• Galvanische Trennung (Drehgeber–Decoder)
• LWL-Decoder mit zwei Ausgangsblöcken
• Optional galvanisch isolierte Ausgangsblöcke
Advantages of fiber optics transmission
• High data transmission frequency at long cable distances
• EMC proof
• Low cable costs through transmission via a single fiber optics
cable
• High transmission reliability
• Electrical isolation (encoder–decoder)
• FOC decoder with two output blocks
• Electrically isolated output blocks (optional)
LWL-T zur Montage im ungeschützten Bereich
Dieser Transmitter ist in einem Aluminium-Druckguss-Gehäuse
eingebaut mit der Schutzart IP66.
Die elektrischen Drehgebersignale können auf einer Zugfederklemmleiste aufgelegt werden.
Die Kabelabdichtung erfolgt über 2 Verschraubungen M20 x 1,5
für Kabeldurchmesser von 7,5–9 mm und 9–11 mm. Optional
kann die Kabeldurchführung für Kabel 9–11 mm gegen 7,5–9 mm
getauscht werden.
LWL-T for installation in exposed areas
The FOC transmitter is mounted in a cast aluminium housing
that provides degree of protection IP66.
The electrical signals from the encoder can be connected to a
spring-loaded terminal strip.
Sealing of the cable is achieved by 2 cable glands M20 x 1.5
for cable diameters from 7.5–9 mm and 9–11 mm.
Optionally the cable gland for cables 9–11 mm can be changed
into 7.5–9 mm.
Technische Daten/Technical data
Versorgungsspannung/Supply voltage 12–30 VDC 12–30 VDC
Leerlaufstrom (24 V)/No load current (24 V) ca. 35 mA approx. 35 mA
Frequenzbereich/Frequency range 0–100 kHz 0–100 kHz
Ausgangssignal/Output signal optisch, 850 nm, ST-Steckverbinder optical, 850 nm, ST plug connector
Abmessungen (BxHxT)
Dimensions (WxHxD) 125 mm x 80 mm x 57 mm 125 mm x 80 mm x 57 mm
Kabelverschraubung/Cable gland M20 x 1,5 für Kabeldurchmesser 7,5–9 mm
M20 x 1,5 für Kabeldurchmesser 9–11 mm
M20 x 1.5 for cable dia. 7.5–9 mm
M20 x 1.5 for cable dia. 9–11 mm
Schutzart /Degree of protection IP66 IP66
LWL-Empfehlung/
FOC recommendation
Glasfaser 62,5/ 125 µm
